从一张原理图到可交付的样机，中间隔着多少坑？

很多长三角的初创团队和传统企业转型项目，常卡在同一个环节：硬件方案已经论证过，实验室里跑通了核心算法，但等到真要拿出能演示、能送测、能小批量投产的样机时，却突然发现进度失控。要么是元器件选型时没考虑封装和供货周期，要么是PCB制板回来才发现信号完整性问题，更别提后期功能调试阶段反复改版带来的时间损耗。一个看似简单的物联网终端，从原理图到稳定运行，往往要经历三到五轮迭代。

行业现状：硬件研发的“最后一公里”为何总在掉链子

长三角地区供应链密度全国领先，但资源分散是常态——做电路图设计的团队不懂量产工艺，能贴片的工厂不擅长射频调试。大部分需求方被迫在EDA工具供应商、PCB厂、焊接厂、测试工程师之间来回传递信息，每一次交接都伴随文档失真和需求歧义。尤其对于样机组装环节，很多公司还在用“找熟人帮忙焊几块板子”的方式应急，结果散热、结构公差、线缆布局全凭经验，完全不具备可复制性。

这背后真正的痛点在于：硬件开发不是单点能力的比拼，而是流程管理的较量。从物料选型到制板工艺，从焊接可靠性到固件联调，任何一环脱节，都会让整个项目周期膨胀30%以上。

渡梵科技的全流程服务：把“交钥匙”落到实处

我们提供的服务，本质上是一套经过大量项目验证的工程化流程。首先，在电路图设计阶段，工程师会同步介入元器件选型，不只是看原理图是否可行，更会核对库存周期、替代料方案以及封装的可制造性。例如，我们常遇到客户指定某颗MCU，但交期长达二十周，这时我们会用脚位兼容、外设资源相近的国产替代方案做性能对比测试，在不影响功能的前提下把采购周期压缩到六周内。

进入PCB制板环节，我们内部执行的是“可测试性设计”标准——在布线阶段就预留调试节点和测试点，而不是等板子回来再想办法飞线。这直接决定了后期功能调试的效率。以我们最近交付的一个工业数据采集器项目为例，四层板设计，阻抗控制精度±5%，制板周期七天，一次通过电气测试，整个样机组装到调通只用了九个工作日。

• 电路图设计：原理图评审 + 仿真验证 + 可制造性检查
• PCB制板：阻抗控制、叠层设计、DFM审核、加急打样
• 元器件选型：成本/交期/性能三角平衡，提供替代料方案
• 样机组装：精密焊接、结构适配、线束整理、三防处理

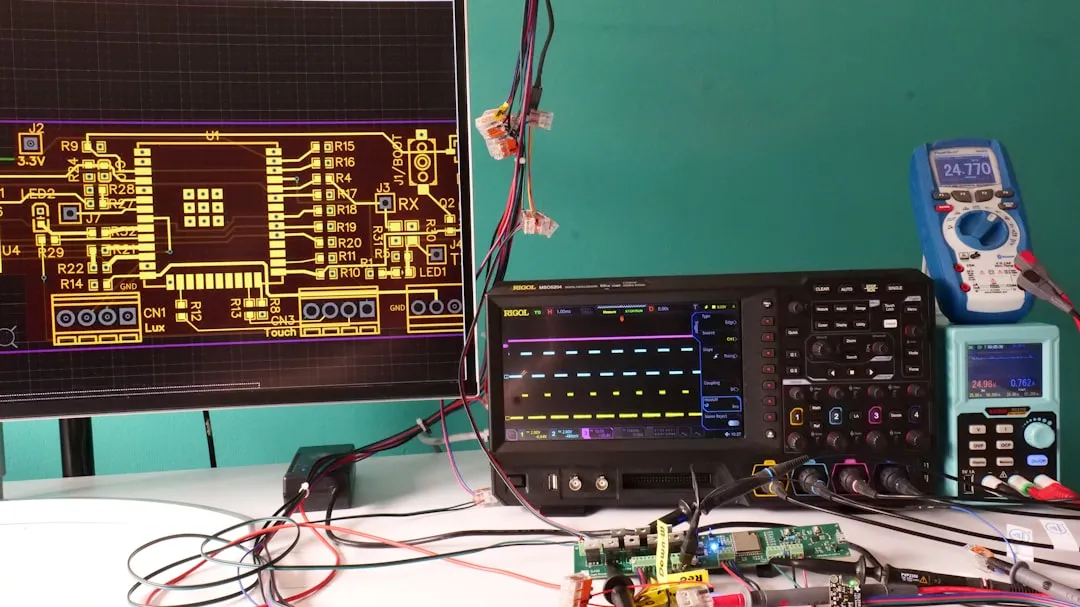

• 功能调试：信号完整性测试、功耗优化、软硬件联调

很多人误以为样机组装就是把元器件焊上去，实际上，我们在这一阶段会进行三到五轮的环境适应性测试——高低温循环、振动测试、静电放电抗扰度验证。这些数据反过来会修正电路图设计中的保护电路参数，形成正向迭代闭环。

如何评估一个硬件服务商是否靠谱？

建议关注三个细节：第一，对方能否提供完整的功能调试报告，而不只是“板子能跑”；第二，元器件选型是否给出书面替代方案和风险提示；第三，PCB制板的良率数据是否透明。我们愿意向客户开放生产测试记录，也支持驻场协同开发。

硬件产品的落地速度，本质上取决于服务方对流程的掌控颗粒度。在长三角这片制造业沃土上，把专业的事交给专业的流程，产品迭代的节奏才能真正快起来。如果您正面临从方案到样机的转化难题，欢迎带着原理图来聊，我们直接告诉您哪里会踩坑，以及怎么绕过去。
