从PCB制板到功能调试：样机试制不只是“打样”那么简单

在硬件产品研发的链条上，样机试制往往被误解为“把板子做出来看看”。但在渡梵科技看来，这恰恰是产品从图纸走向量产最凶险的一环。一块PCB的电气性能、一颗物料的供货周期、一次焊接的温度曲线，都可能让整个项目延期数周。我们提供的样机试制服务，本质上是用工程化的管控手段，把“不确定”压缩到最小。

五大技术要点，环环相扣

电路图设计是起点。我们的工程师不会直接照搬参考设计，而是结合EMC预布局和电源完整性仿真，在原理图阶段就规避高频噪声和地弹问题。比如，针对某工业控制板，我们将去耦电容的摆放位置从IC远端调整至电源引脚3mm内，最终辐射骚扰测试余量提升了6dB。

紧随其后的PCB制板，考验的是工艺边界把控。阻抗控制公差、激光钻孔的纵横比、HDI板的叠层顺序，每一项都需与板厂提前对齐。渡梵科技常驻合作的板厂均通过IATF16949认证，常规4层板交期可压缩至48小时，但我们在加急前会先做可制造性审查（DFM），避免“快板变成废板”。

元器件选型是很多项目翻车的重灾区。我们坚持“三源采购”原则——每种关键物料至少确认两个替代料号，并核实其长期供货状态和生命周期。去年有个客户指定某品牌FPGA，交期长达26周，我们通过选型评审，改用管脚兼容的国产化方案，成本下降18%，交期缩短到6周。这不是妥协，而是工程智慧。

样机组装与功能调试：细节决定成败

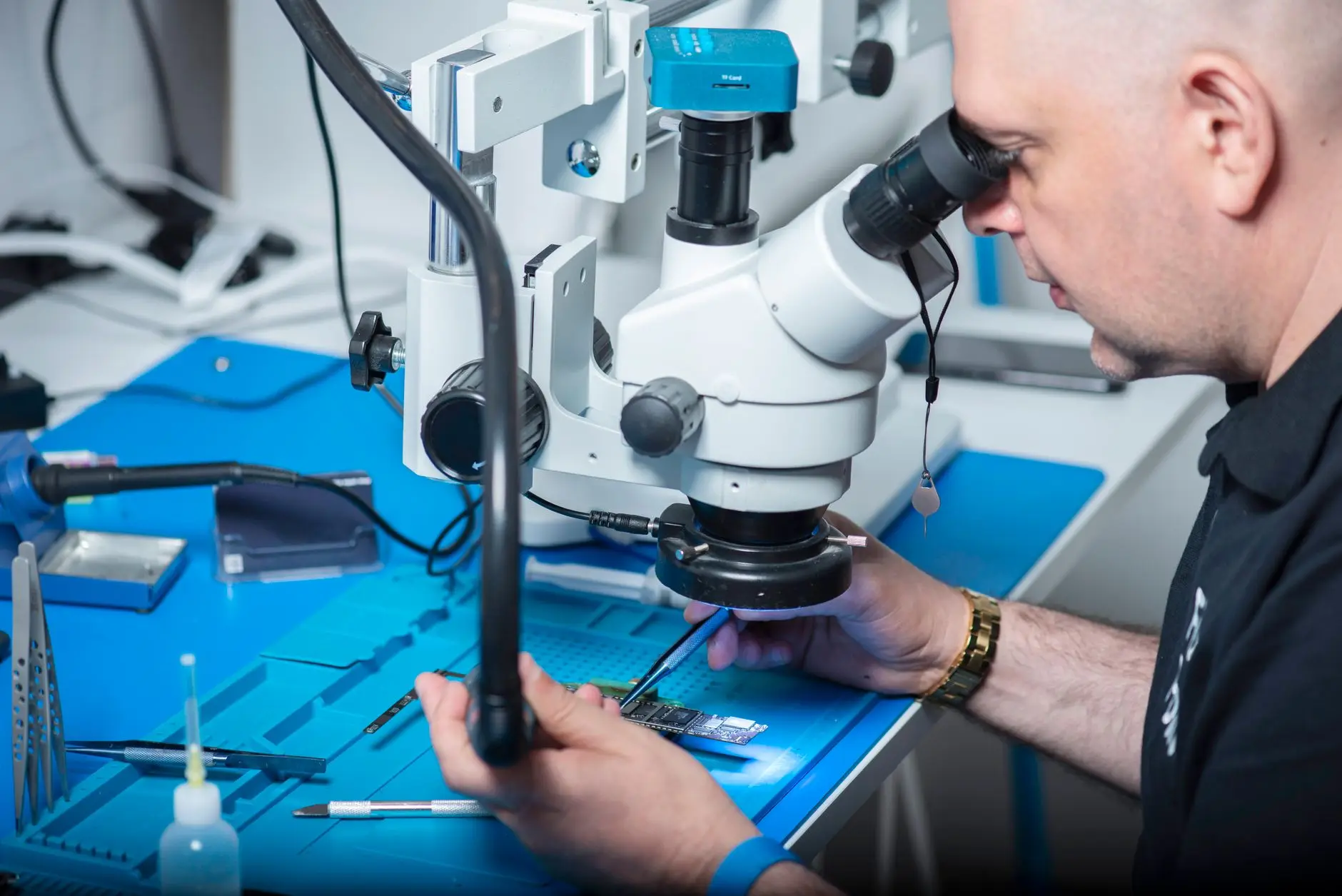

样机组装阶段，我们采用“分区焊接+首件检验”流程。对于BGA封装，使用X-Ray检测气泡率，控制在12%以内；对于混装工艺，严格设定回流焊的升温斜率（1.5-2.5℃/s）。装配完成后，每一块板子都会进行在线ICT测试，确保短路、开路和漏件问题在通电前就被拦截。

最后的功能调试绝非简单上电看灯。我们会依据《功能测试规范》逐项验证：从电源纹波（要求≤1%Vout）、信号完整性（眼图余量≥20%）到固件逻辑交互。调试过程中记录的电压、电流、温度曲线，都会形成一份完整的测试报告，交付给客户作为后续整改的依据。

举一个实际案例：某医疗设备主控板，在功能调试阶段发现CAN总线偶发通信失败。我们用示波器抓取波形，发现显性电平幅值仅1.8V（标准需≥2.0V）。追溯电路图设计，定位到终端电阻匹配偏差，更换120Ω±1%精度电阻后，连续运行72小时无故障。这类问题，没有调试经验很难快速定位。

周期管控：不是越快越好，而是“可控”

我们承诺的标准周期为：电路图设计3-5天，PCB制板3-4天，样机组装2天，功能调试1-3天（视复杂度而定）。但更关键的是，每个环节设有明确的质量检查点（Gate Review）。一旦出现偏差，项目负责人会在4小时内给出风险预警和调整方案，而不是等交付日才说“抱歉”。

样机试制的价值，在于用最小的成本换取最大的设计确定性。渡梵科技把每一次试制都当作一次“预量产”来对待——因为只有把问题留在样机阶段，规模量产才能从容不迫。
