硬件打样阶段是产品从图纸走向实物的关键一跃，也是问题暴露最密集的环节。渡梵科技在服务客户的这些年里，见过太多因打样管控疏漏而导致的返工和延期。今天我们不谈空泛的理论，直接拆解从电路图设计到功能调试这条链路里，那些真正决定成败的细节。

一、电路图设计与PCB制板：把隐患扼杀在投产前

很多工程师以为画完原理图就万事大吉，实则电路图设计的评审深度直接决定了后续PCB制板的良率。我们内部有个硬性要求：在投板前必须完成三件事——电源树功耗复核、信号完整性预分析、以及关键网络的阻抗计算。以渡梵最近一个传感器项目为例，仅仅是因为MCU的退耦电容摆放位置偏离了datasheet建议的3mm，导致EMI测试超标15dB。这类问题在图纸阶段发现只需五分钟，到了PCB制板阶段再改，就是一周的交期和额外的打样成本。

在PCB制板环节，除了常规的线宽线距检查，更要关注叠层设计和阻抗匹配。对于含有DDR或高速SerDes的板子，建议直接要求板厂提供阻抗测试报告，而不是只依赖计算值。另外，元器件选型时务必确认封装的可采购性——去年Q4起，部分0402电阻的交期已经拉长到16周，选型时避开长交期料号，比在调试阶段换料要省心得多。

样机组装：焊接工艺与可维护性的平衡

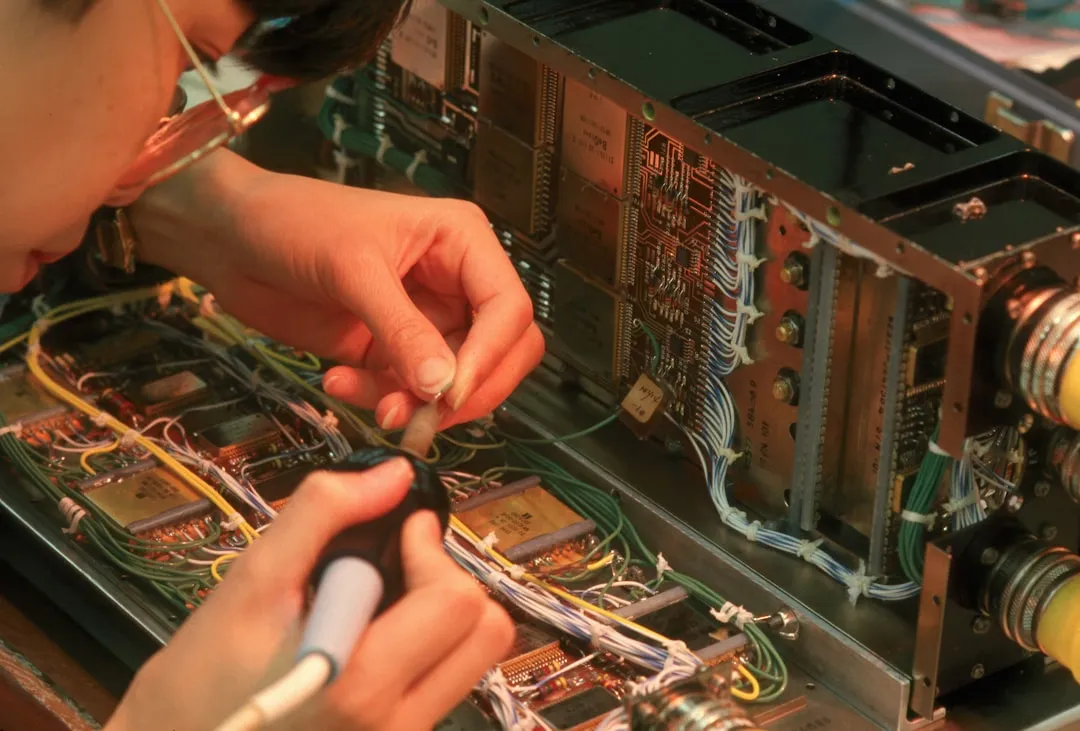

样机组装阶段最容易被忽视的是“可返修性”。我们见过不少团队为了追求美观，把QFN芯片周围的阻容元件贴得密不透风，结果一旦需要飞线调试，烙铁根本伸不进去。渡梵的组装规范里明确要求：样机组装时在关键测试点周围预留至少2.5mm的禁布区，并且所有测试点必须标注网络名称。这些细节看似琐碎，但在后续功能调试时能节省大量时间。

• 焊接温度曲线需与锡膏规格书匹配，建议实测炉温而非仅靠设备预设
• BGA器件在组装后24小时内完成X-ray抽检，避免微裂纹被“隐藏”
• 连接器选型时优先考虑带锁扣的型号，防止调试中振动导致接触不良

功能调试：从“能跑”到“跑得稳”

当样机通电、LED亮起的那一刻，真正的考验才刚刚开始。功能调试的第一个原则是“分模块验证”，切忌一次性烧录完整固件。以电源调试为例，先空载测电压纹波，再带载测压降，最后才接入负载电路。我们实测发现，大约30%的“功能异常”其实源于电源时序问题——比如某颗LDO的使能脚比主电源晚了8ms，导致逻辑器件上电时进入未知状态。

调试过程中建议建立一份“问题-根因-对策”的三列表格，每解决一个异常就记录一笔。这不仅是积累经验，更是为后续小批量试产提供决策依据。渡梵的一位硬件主管曾分享过：某个ADC采样值漂移的问题，整整排查了两天，最后发现是接地平面被螺丝孔分割导致地弹噪声。这类问题，如果没有调试日志，很难回溯。

最后想强调的是，打样阶段的质量管控不是某个人的单打独斗。它需要电路图设计工程师、PCB layout工程师和功能调试人员之间形成闭环反馈——每一轮迭代产生的数据，都应该反哺到下一版的元器件选型和布局决策中。渡梵科技正是靠着这套流程，将多数项目的打样次数从行业平均的3.5次压缩到2次以内，这不仅是成本节约，更是产品上市速度的竞争优势。
