从原理图到样机：硬件开发中那五道绕不过去的坎

每一个硬件产品诞生的背后，都有一条从抽象逻辑到物理实体的漫长隧道。原理图上的每一个节点、每一根走线，看似只是EDA工具里的矢量图形，但当它们被赋予真实电阻、电容和IC后，世界就变得复杂起来。寄生参数、信号完整性、热耗散……这些教科书里一笔带过的概念，在样机阶段往往会变成最棘手的敌人。很多团队在原型验证时才发现问题，而那时，修改的代价早已不是几块样板那么简单。

行业里一个常见的误区是：把电路图设计当作纯粹的逻辑搭建，忽略了它与后续PCB制板工艺之间的耦合关系。比如，一个在原理图上完全正确的去耦电容布局，到了实际PCB上，如果过孔位置不当，其等效串联电感会急剧增大，高频噪声抑制效果可能衰减40%以上。渡梵科技在服务客户时经常强调，原理图设计阶段就要为PCB制板预留“工艺余量”，而不是等到制板后再去补救。

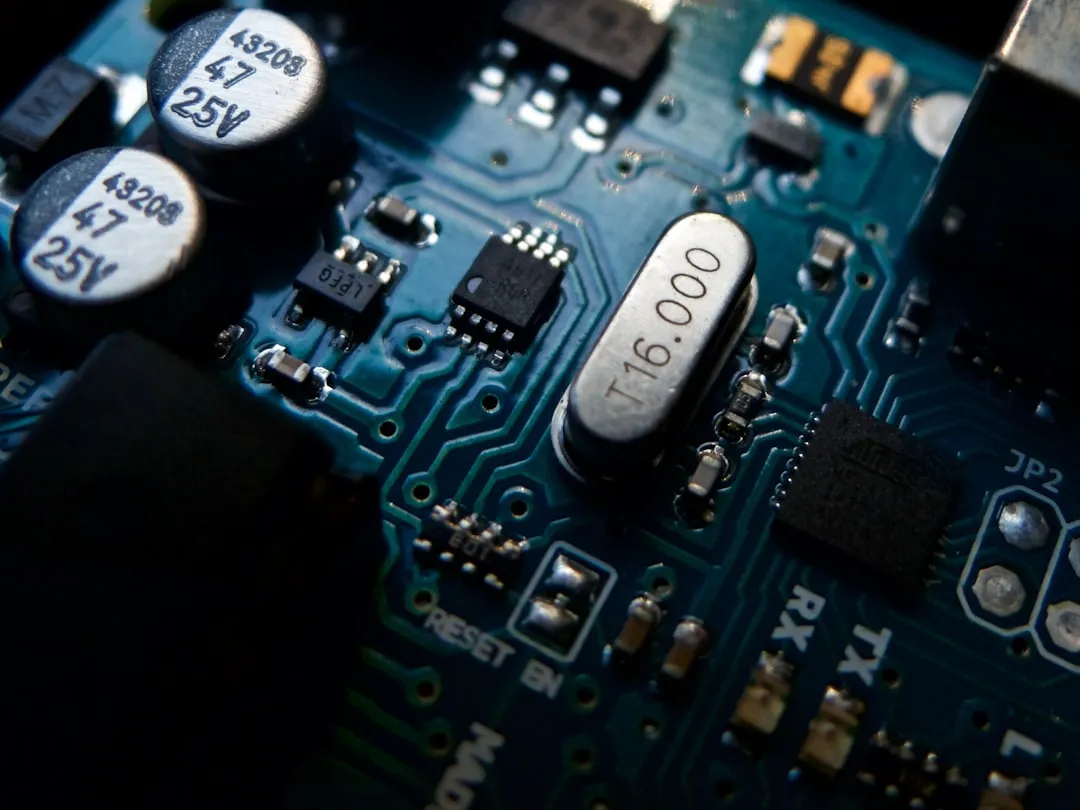

元器件选型：不是选最贵的，而是选“最不矫情”的

进入元器件选型环节，很多工程师容易陷入“参数崇拜”的陷阱——追求更高的带宽、更低的导通电阻、更大的额定电流。但真正决定项目成败的，往往是那些不起眼的“工程属性”：供货周期是否稳定？温度漂移系数是否符合产品工作环境？封装是否便于手工焊接或回流焊？我们曾遇到一个案例，某客户选用了某品牌超低功耗MCU，参数极佳，但该型号的交期长达26周，直接导致整个样机组装计划延期两个月。务实的做法是，在选型阶段就建立“三源替代”清单，即每个关键器件至少确定三个可完全替代的供应商型号，并验证其引脚兼容性。

此外，降额设计不是口号。对于电容，建议工作电压不超过额定电压的70%；对于功率MOS管，建议持续电流不超过额定值的60%。这些看似保守的数据，能在后续功能调试中省去大量排查热失效的时间。

样机组装与功能调试：从“能亮”到“能扛”

当PCB制板完成、元器件齐套，样机组装便开始了。这里有一个容易被忽视的细节：焊接工艺的选择。对于0201封装的阻容件，建议采用阶梯温控曲线，峰值温度控制在245℃±3℃，并注意升温斜率不超过3℃/秒，否则容易产生立碑或焊点裂纹。组装完成后，不要急着上电，先用万用表检查电源对地阻抗，排除短路风险。

进入功能调试阶段，建议遵循“先电源、后时钟、再逻辑”的次序。上电瞬间观察电流是否异常，用示波器确认各路电源纹波是否在规格书范围内（通常要求小于1%的峰峰值）。一个值得分享的经验是：在调试初期，不要一次性烧录完整固件，而是先运行一段简单的GPIO翻转程序，验证最小系统是否正常工作。这能将软件问题与硬件问题快速隔离，调试效率提升至少30%。

从原型到量产：五环节的闭环迭代

这五个关键环节——电路图设计、PCB制板、元器件选型、样机组装、功能调试——并非单向流动，而是一个动态闭环。每一次调试发现的问题，都应回溯到电路图设计或元器件选型阶段进行修正。渡梵科技建议客户在每个环节设置明确的评审节点（Checkpoint），例如原理图评审、Layout评审、焊接后目检、调试报告评审。这些节点之间的信息反馈，比任何单点上的“完美”都更为重要。

在应用前景上，随着物联网和边缘计算设备的爆发式增长，产品迭代周期被压缩到3~6个月，这要求整个流程必须高度并行化。那些能把五环节有效串联、并建立数据化追溯体系的团队，将能显著降低返工成本。未来，仿真工具与AI辅助布线会进一步模糊设计与制造之间的边界，但无论工具如何进化，对物理世界敬畏、对每一个焊点负责的态度，始终是硬件工程师最核心的竞争力。

如果你正处在从原理图到样机的关键阶段，不妨重新审视一下自己的流程节点——或许那个让你头疼的bug，就藏在你忽略的某个“接口”处。
